Vandstandsmåler og platform

SmartBrønds vandstandsmåler og platform giver et brugervenligt og visualeret overblik over ethvert klimatilpasningsprojekt. Få præcis indsigt i hvordan jeres anlæg performer og tag bedre beslutninger baseret på realtidsdata.

Realtidsdata

Få direkte indblik i hvordan dit anlæg performer med hurtig og pålidelig data i realtid

Brugervenlig platform

Tag bedre beslutninger baseret på fortåelige data og automatisk analyse

Optimeret drift

Optimer anlægs udnyttelses baseret på faktisk anvendelse, og få alarmer ved unormal drift

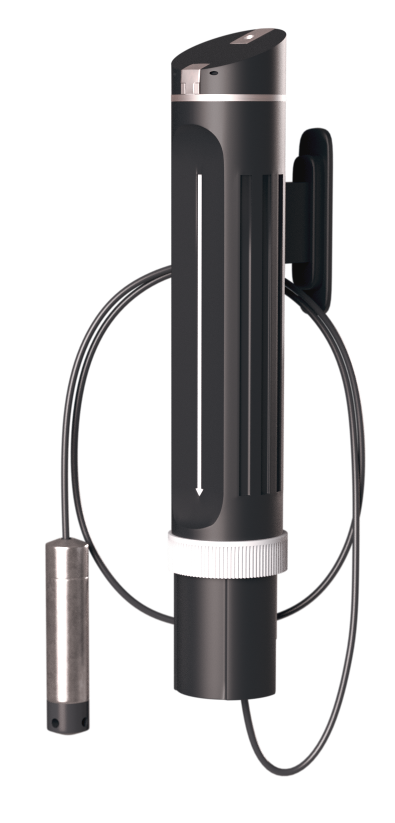

Intelligent vandstandsmåling

SmartBrønds vandstandsmåler kan fjernstyres og indstilles med både måle-interval og sende-interval. Måleren er batteridrevet med 1-3 års levetid ved normal brug. Der er ingen ledningsføring mellem individuelle loggere, og de kan kommunikere gennem både betonbrønde og metaldæksler.

Kompatibilitet

Vandstandsmåleren kan indbygges i alle eksisterende og nye brønde, pejlerør eller sættes på en havnefront.

Funktioner

SmartBrønds vandstandsmåler sikrer pålidelig overvågning af vandstandshøjden og tilbyder realtidsvisning af data via vores dashboard. Måleren er designet til at kunne installeres i hårde vandmiljøer og er selvforsynende med strøm, hvilket gør den oplagt til brug i områder med begrænset adgang til strømkilder.

Anvendelse

Vandstandsmåleren er ideel til overvågning af regnvandsprojekter, hvor der er behov for at håndtere regnvand. Måleren er også velegnet til pejling og overvågning af grundvandsniveauet, hvilket gør den til en alsidig løsning til en række vandrelaterede applikationer, skybrudsregn, og hvor man vil kende anlæggets udnyttelsesgrad.

Tekniske specifikationer

Download produktblad

Logning

  • Parametre: Vandstandshøjde og -temperatur
  • Nøjagtighed: ≤ ± 0,1% FSO (svarer til afvigelse maks 10mm, dog typisk 3-5mm)
  • Loginterval: Som udgangspunkt 1 gang i minuttet
  • Sendefrekvens: Som udgangspunkt hver 2. time
  • Loginterval og sendefrekvens kan nemt justeres fra dashboardet. Ved eksempelvis et pumpeforsøg kan logintervallet gå ned på 10 sekunder, og sendefrekvensen hvert 30. sekund

Strømforsyning

  • Batterilevetid: 1-3 år ved normal drift
  • Batteritype: LiSOCl₂ D-celle
  • Ekstern strøm: Mulighed for 6,5-30V DC forsyning
  • Strømforbrug: Optimeret til langvarig batteridrift
  • Batteriovervågning: Automatisk varsling ved lav batteristand

Fysiske specifikationer

  • Måledybde: Standard 10m (maks 40m)
  • Tryktransmitter størrelse: Ø26,5mm
  • Datalogger og sendenhed størrelse: Ø50mm
  • Driftstemperatur: -10 til 70 °C
  • Beskyttelsesklasse: IP 68
  • Materiale: Rustfrit stål (316L) og plast

Kommunikation og Sikkerhed

  • Netværk: TDCs Narrowband IoT som standard, alle GSM netværk er dog mulige
  • Server: Sendes som udgangspunkt til SmartBrønds server, hvorfra der videresendes
  • Processor: Nordic NRF9160 med ARM TrustZone sikkerhedsteknologi
  • Kryptering: End-to-end AES-128 kryptering af alle data
  • Sikkerhed: Indbygget hardware-sikkerhed med root-of-trust og secure boot

Platformen

På SmartBrønds digitale platform oversættes data fra vandstandsmåleren til overskuelig og brugervenlig information, der giver store fordele, hvad angår driftsopgaver såvel som optimering af et klimatilpasningsprojekt.

Platformen kan præsentere flere loggere eller klimatilpasningsprojekter, og hermed give en større forståelse af helheden af den hydrauliske balance.

Tilsyn og drift

Vandstandsmåleren laver dagligt tilsyn på det anlæg, den er tilkoblet. Hvis noget i systemet er afvigende, som fx hvis vandbremsen er tilstoppet, kan man se det på platformen senest dagen efter. Således bliver det muligt at vedligeholde og udføre driftsopgaver med høj effektivitet, så anlægget altid performer bedst muligt.

Optimering

Platformen kan informere om, hvordan et klimatilpasningsprojekt optimeres bedst muligt. Med data fra vandstandsmåleren kan man på platformen nemlig se det pågældende anlægs udnyttelsesgrad. Hvis udnyttelsesgraden er lav, giver platformen et grundigt overblik over, hvor der kan tilkobles mere opland, så anlæggets kapacitet udnyttes bedre.

Data og integration

På platformen kan man finde information om blandt andet vandhøjde, vandmængde og vandspejlskote, som kan være med til at kvalificere optimeringsbeslutningerne yderligere. Platformen sammenholder data med fx DMI's nedbørsmåler, og giver mulighed for at ændre udløbshastigheden i en SmartBrønd i overensstemmelse med vejrforudsigelser.

Eksempler på platformens funktioner

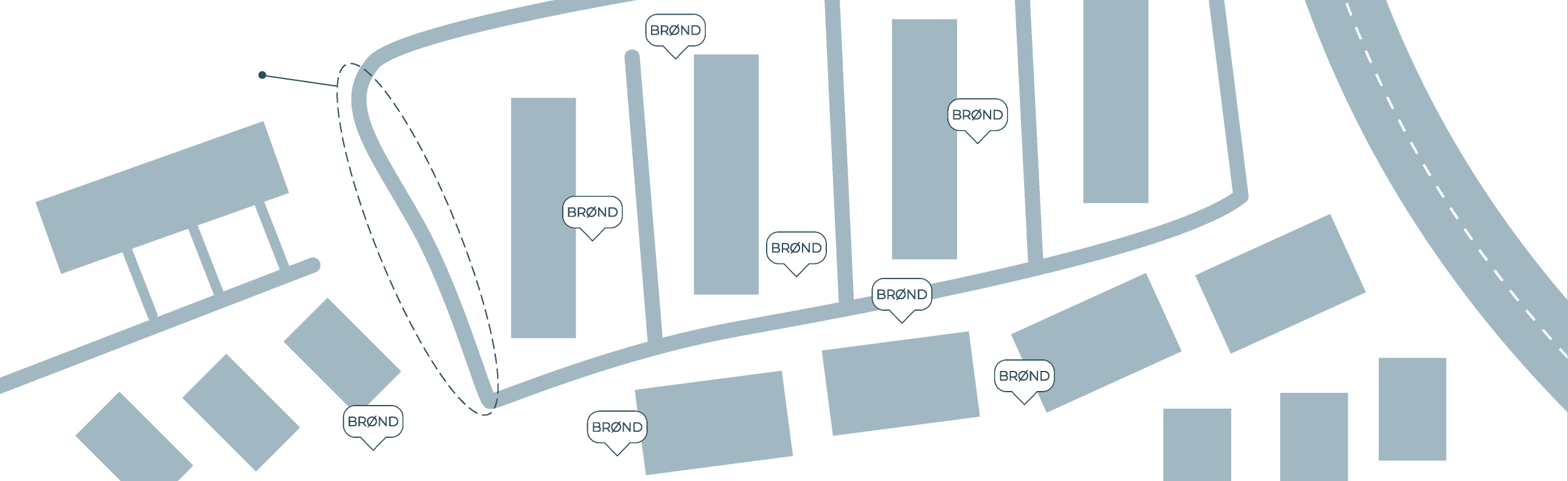

Figur 1

På platformen kan man se præcis, hvor brøndene i et klimatilpasningsprojekt er placeret. Således er det nemt at få et overblik over, hvor yderligere opland kan tilkobles anlægget.

Platform oversigt over brønde
Platform graf visning

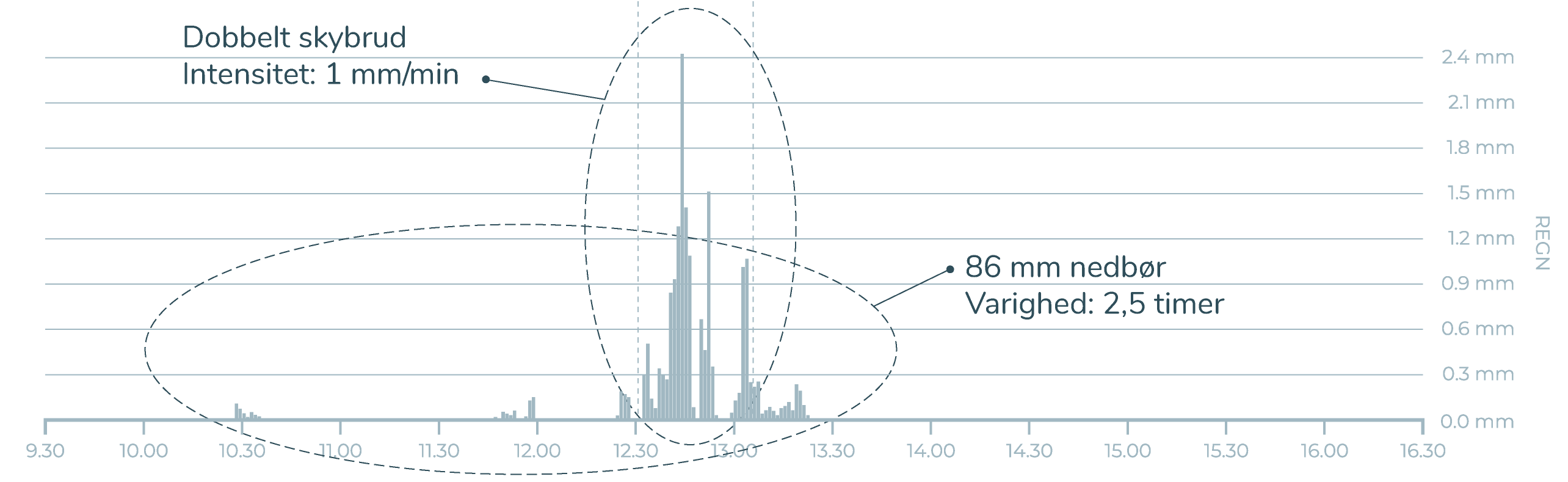

Figur 2

Platformen gør vandmålerens data brugervenlig ved at vise den i detaljerede grafer. Graferne giver mulighed for at udføre præcise nedbørsanalyser.

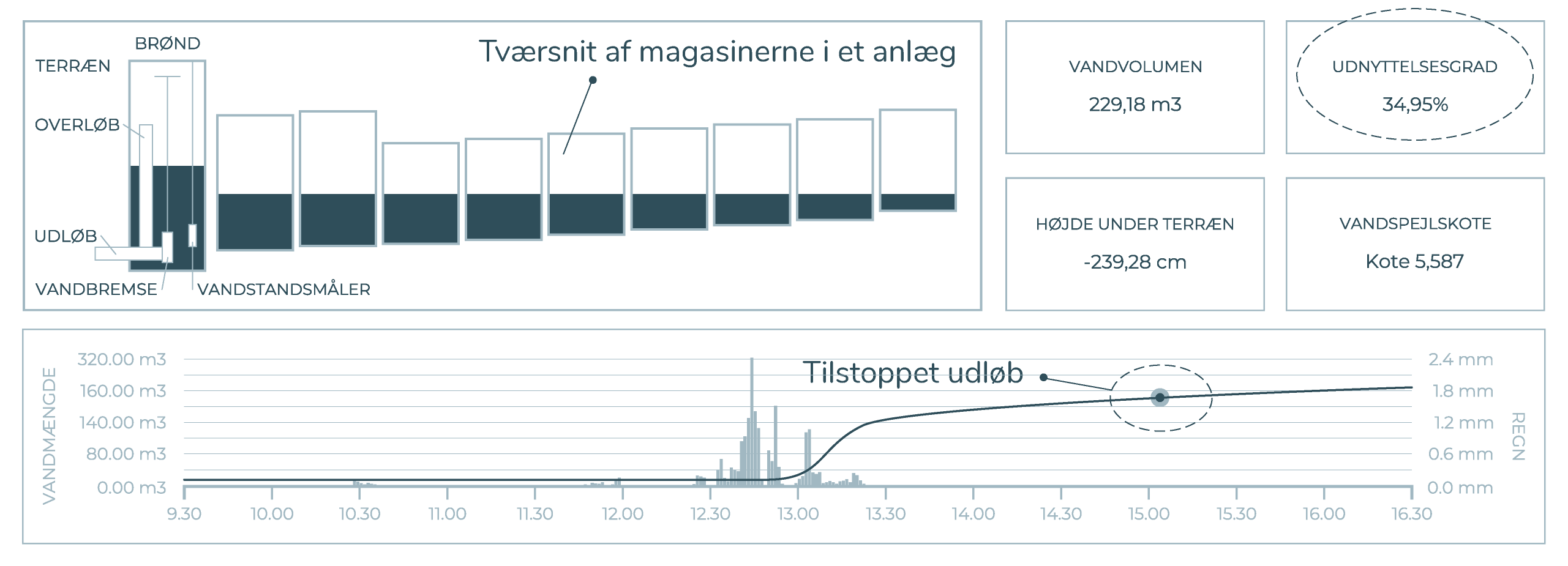

Figur 3

Her ses et tværsnit af et anlægs magasiner samt forskellige nøgletal, som giver overblik over, hvor godt anlægget performer. Tværsnittet og anlæggets udnyttelsesgrad viser, at der er plads til forbedringer.

Figuren viser også, at vandmængden i anlægget ikke falder efter en nedbørshændelse, hvilket betyder, at udløbet i anlægget er tilstoppet. Vandmåleren har her sendt en drifts-alarm, som informerer om fejlen.

Platform tværsnit visning

Vil du høre mere?

Vi installerer gerne en sensor gratis i 3 måneder, så I kan se fordelene ved vores løsning.
