V-overfald flowmåler og platform

SmartBrønds V-overfald flowmåler dokumenterer præcist overløbsmængder og flow i ledninger. Med vores vandstandsmåler kombineret med et simpelt V-overfald element kan vi måle både overløbshastighed (l/s) og den samlede mængde over en given periode.

Præcis flowmåling

Dokumenter nøjagtigt hvor meget vand der går i overløb med realtids flowmåling

Kontinuerlig logning

Måling af både overløbshastighed og total mængde over tid med automatisk datalogning

Nem installation

Simpel montering på eksisterende overløb eller i drænledninger

Intelligent overløbsmåling

V-overfald flowmåleren kombinerer vores avancerede vandstandsmåler med et præcisionsfremstillet V-overfald element. Systemet beregner automatisk flowhastighederne baseret på vandstandshøjden og giver præcise målinger af overløbsmængder fra vådbassin eller flow gennem drænledninger.

Anvendelsesområder

Perfekt til dokumentation af overløb fra vådbassin, måling af flow i drænledninger, overvågning af regnvandshåndtering og compliance med miljøkrav.

Præcise beregninger

Systemet anvender validerede V-overfald formler til at konvertere vandstandsmålinger til præcise flowrater. Data præsenteres både som øjeblikkelige værdier (l/s) og akkumulerede mængder over tid.

Robust design

V-overfald elementet er fremstillet i vejrbestandige materialer og designet til langvarig drift under alle vejrforhold. Ingen bevægelige dele betyder minimal vedligeholdelse og høj pålidelighed.

Tekniske specifikationer

Måling og nøjagtighed

  • Flowrate: 0,01 - 500 l/s (afhængig af V-overfald størrelse og vandstand)
  • Nøjagtighed: ± 2% af målt værdi (ved optimale forhold)
  • Målefrekvens: 1 gang pr. minut (justerbar ned til 10 sekunder)
  • V-overfald vinkler: 22,5°, 45°, 60°, 90° (tilpasset efter behov)
  • Beregning: Ct-formel med kompensation for vandstand og V-overfald geometri
  • Matematisk model: q = Ct × konst × H^2,5 × 1000 (liter/sekund)

Installation og drift

  • Montering: Simpel installation på eksisterende overløb
  • Kalibrering: Automatisk via indbyggede algoritmer
  • Vedligeholdelse: Minimal - ingen bevægelige dele
  • Levetid: 15-20 år ved normal brug

Fysiske specifikationer

  • V-overfald materiale: Robust PVC
  • Driftstemperatur: -20 til 70 °C
  • Beskyttelsesklasse: IP 68
  • Tilslutning: Standard rørtilslutninger
  • Vægt: 2-15 kg (afhængig af størrelse)

Kommunikation og data

  • Netværk: TDCs Narrowband IoT som standard
  • Sendefrekvens: Hver 2. time (justerbar ned til 30 sek.)
  • Sikkerhed: Hardware-kryptering, Secure Boot og PSA Certified Level 2
  • Cloud: AWS EU-infrastruktur med fuld GDPR og NIS2 compliance
  • API: RESTful API til integration med tredjepartssystemer

Platformen

V-overfald data præsenteres i vores intuitive platform med realtidsvisning af både flowrater og akkumulerede mængder. Få automatiske alarmer ved usædvanlige flowmønstre og generer rapporter til miljømyndigheder.

Platformen integrerer V-overfald data med vejrdata og andre sensorer for at give et komplet billede af jeres regnvandshåndtering og overløbssituation.

Real-time overvågning

Se flowrater og akkumulerede mængder i realtid. Få øjeblikkeligt overblik over overløbssituationen og trends over tid med detaljerede grafer og statistikker.

Intelligente alarmer

Automatiske alarmer ved usædvanlige flowmønstre, blokering af V-overfald eller når overløbsmængder overskrider fastsatte grænser. Få besked via SMS eller email.

Compliance rapporter

Generer automatiske rapporter til miljømyndigheder med præcise overløbsdata. Eksporter data i standardformater og dokumenter compliance med miljøkrav.

Eksempler på V-overfald dokumentation

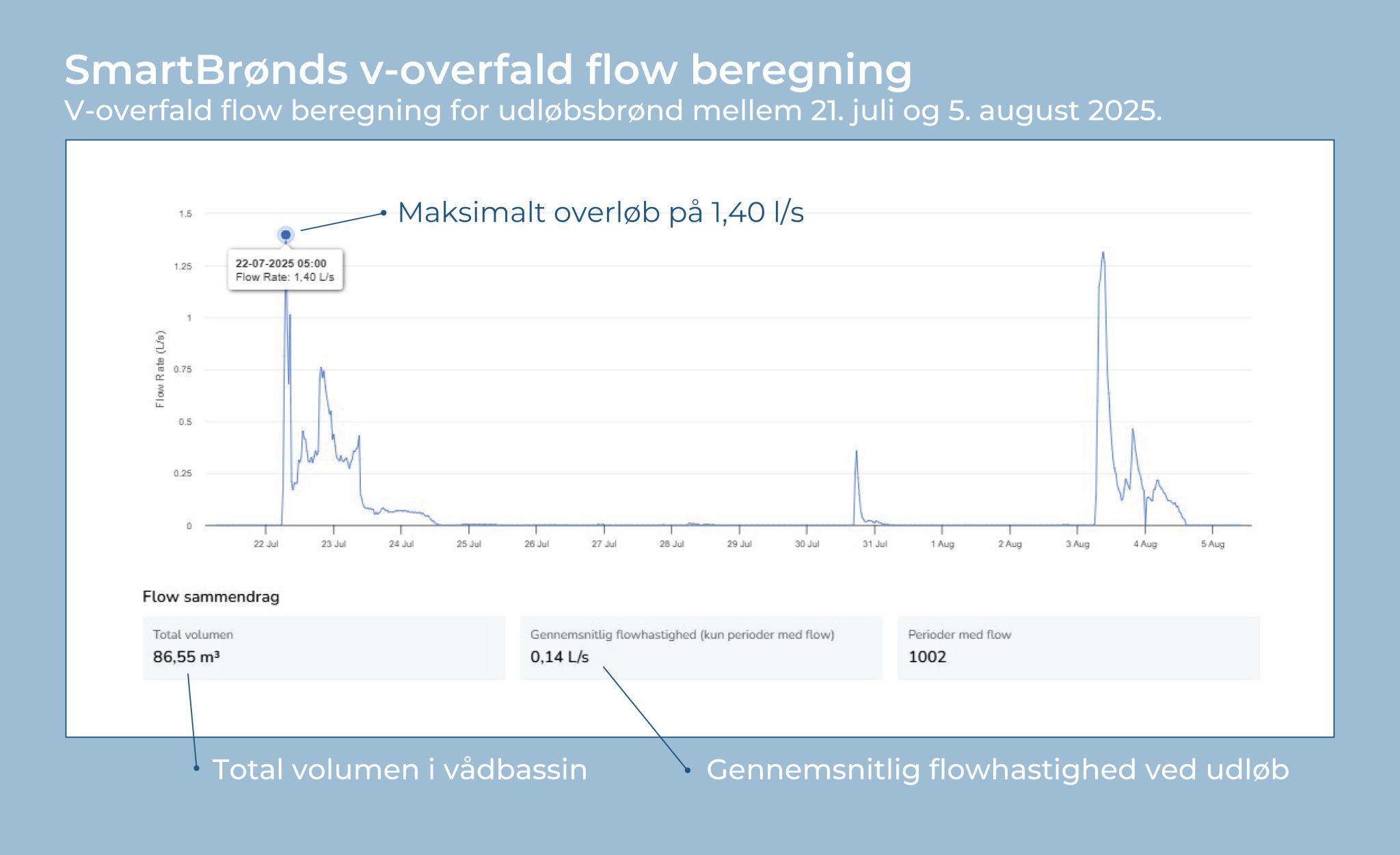

V-overfald flow beregning - Udløbsbrønd

Eksempel på V-overfald flow beregning for en udløbsbrønd mellem 21. juli og 5. august 2025. Grafen viser både øjeblikkelige flowrater og det samlede volumen over perioden.

Flow sammendrag:

  • Total volumen: 86,55 m³
  • Maksimalt overløb: 1,40 l/s
  • Gennemsnitlig flowhastighed: 0,14 l/s
  • Perioder med flow: 1002
V-overfald flow beregning eksempel - udløbsbrønd juli-august 2025

Rapporter til myndigheder

Automatisk dokumentation til miljømyndigheder med præcise overløbsdata

Maksimal vandmængde

Find de største vandmængder og tilpas systemet derefter

Forbedring af drift

Løbende overvågning for bedre drift og vedligeholdelse

Vil du dokumentere jeres overløb?

Få præcis dokumentation af overløbsmængder og flow med vores V-overfald løsning. Vi hjælper med installation og opsætning.

Kontakt os for mere information
